當前類別:管螺紋車床

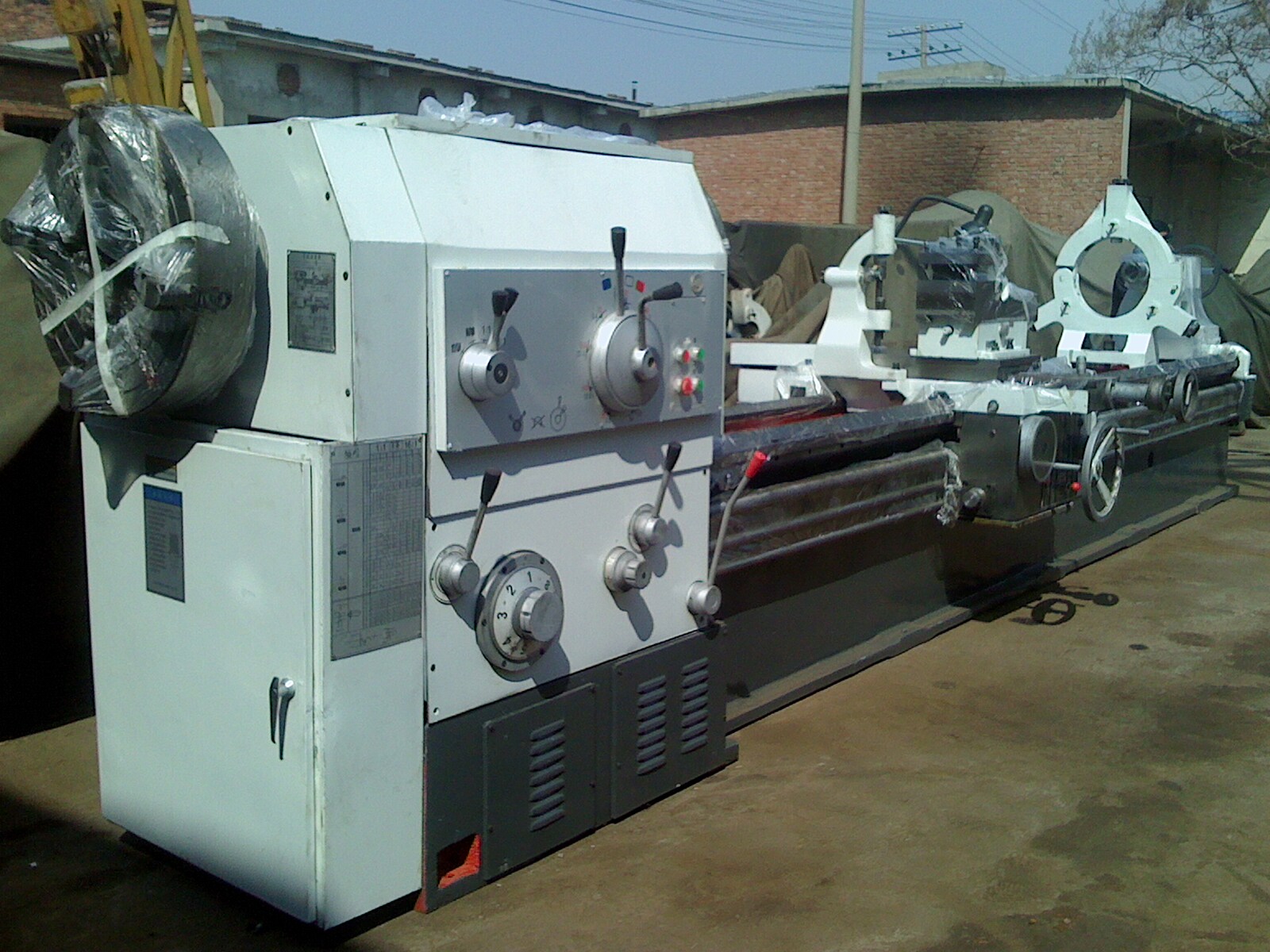

管螺紋車床280A型大孔徑 300毫米直徑.13萬

管螺紋車床280A型大孔徑 300毫米直徑.13萬



主要技術參數  SPECIFICATIONS

機床外形尺寸
長度                             3550mm
寬度                         1900mm
高度                             1630mm
機床總量(不包括支架)        8200kg
主要規格
加工最大錐度                     1:4
床身上最大工件回轉直徑       1000mm
加工管子直徑                    114-350mm
加工一般軸類最大長度      1000-6000mm
錐度杠最大行程                   930mm
主軸
主軸正轉轉速級數                   9
正轉轉速范圍               6.6-198r/min
主軸反轉轉速級數                   3
反轉轉速范圍             13.5-200.9r/min
主軸內孔徑                         350mm
進給參數

縱橫向進給量種數                                                       各32
主軸每轉刀架進給量范圍
橫向                      0.04-0.72mm
縱向                      0.1-1.44mm
加工公制螺紋種數                  24
加工英制螺紋螺距          24
加工公制螺紋螺距                1-15mm
加工英制螺紋螺距          1-15t.p.i
床鞍縱向快速移動速度                                                 4m/min
溜板箱手輪每轉動一格床鞍縱向行程                                     1mm
小刀架刻度盤每轉動一格刀架行程                                       0.05mm
下滑板刻度盤每轉一格刀架行程                                         0.05mm
主軸中心線到刀架安裝基面垂直距離                                     33mm
尾座
頂尖套筒直徑                    100mm
頂尖套筒行程              250mm
頂尖套筒錐度                    莫氏6號
尾座橫向移動量            ±15mm
頂尖錐度                        莫氏6號
動力部分
主電機 Y180M-4  18.5KW  1470r/min   380v
主電機皮帶                B1727
快速電動機 NY80-4  1.1KW 1350r/min   380v
夾緊電機 YXZ90-L-4 1.5KW 1400r/min 380v
齒輪泵     CB-B6  2.5Mpa    1450r/min





?
